schéma installation photovoltaique






Sommaire

1/Composition d’un kit photovoltaïque 3Kw
 2/Montage électrique (Schéma général)
 3/Câblage des panneaux photovoltaïques
 4/Raccordement du coffret AC/DC
 5/Raccordement de l’onduleur
 6/Mise à la terre
 7/Signalisation




1/Composition d’un kit photovoltaïque 3Kw
 12 Panneaux solaires (Modules PV) de 250Wc       1 Onduleur 3Kw Sunezy, Fronis ou similaire


                         1 Coffret AC/DC                                                              Câble et connecteurs

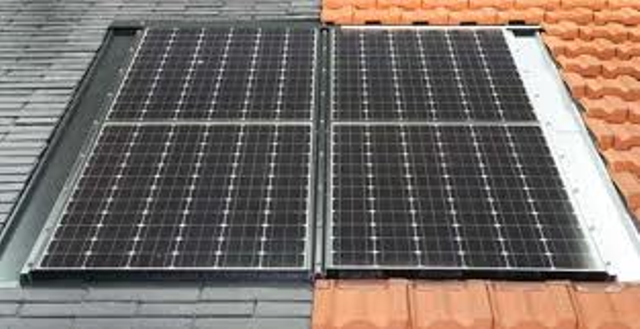

                                   Structure d’intégration en toiture

Les différents matériaux tels que : chemins de câble, goulottes, câble de terre, câble alternatif, outils de montage et de sertissage des connecteurs ne sont pas fournis dans le kit

 2/Montage électrique (Schéma général)

3/Câblage des panneaux photovoltaiques
Le câblage du générateur photovoltaïque doit être réalisé selon les différentes normes en vigueur, notamment la NFC15100, le guide UTE C15-712 ainsi que le guide « spécifications techniques relatives à la protection des personnes et des biens dans les installations photovoltaïques raccordées au réseau »

Consulter les schémas 1 et 2 ci-dessous avant d’effectuer les câblages du générateur photovoltaïque.


Conseils :
-          Câbler les 12 panneaux photovoltaïques en une seule série
-          Suivre le schéma de câblage fourni afin d’éviter la formation de boucle induite.
-          Différencier les câbles + et – en entrée et sortie du générateur à relier au coffret AC/DC
-          Ne pas utiliser de connecteurs différents de ceux fournis avec le kit
-          Les presse-étoupes situées sur les boitiers de connexion des panneaux photovoltaïques ainsi que sur les coffrets doivent toujours être orientés vers le bas.

4/Raccordement du coffret AC/DC

       Les différents câbles provenant du générateur solaire ou menant à l’onduleur doivent être connectés sur le coffret AC/DC (voir schéma général et notice des coffrets)

5/Raccordement de l’onduleur

Lire et respecter les instructions du constructeur relatives à l’installation de l’onduleur fourni avec le kit photovoltaïque.

Les instructions de garantie sont également fournies avec l’appareil, pour l’enregistrement de la garantie, demander conseil à l’installateur.


6/Mise à la terre

       L’ensemble des masses métalliques des équipements constituant l’installation de production et de distribution de l'électricité, y compris bâtiments différents, doit être interconnecté avec du câble vert/jaune de 16mm2 et relié à une prise de terre unique
-          Connecter la structure d’intégration (composée d’aluminium) avec le conducteur assurant la liaison équipotentielle
-          Eviter la formation de boucles induisant un champ magnétique potentiel
-          Installer des parafoudres reliés à la masse des appareils protégés.

7/Signalisation
        Il est impératif de signaler le danger lié à la présence de 2 sources de tension (Photovoltaïque et réseau électrique).

Pour cela, une étiquette portant les mentions :
        « Attention, présence de 2 sources de tension : Réseau de distribution et photovoltaïque » « Isoler les 2 sources avant toute intervention »

Cette étiquette doit être installée à proximité des :
-          Onduleurs
-          Disjoncteurs de branchement d’injection dans le réseau
-          Disjoncteur de sous-tirage du réseau public
De même, une étiquette portant la mention :
        « Ne pas ouvrir en charge » ou « Ne pas déconnecter en charge » et « Danger, installation électrique sous tension durant la journée »

Doit être installée à proximité des connecteurs et du sectionneur

Conseils de mise en oeuvre

-          Accessibilité aisée pour le montage
-          Distance la plus courte possible entre les différents éléments (Champ PV, onduleur, coffrets,    réseau …)
-          S’assurer que la paroie du mur supportant les équipements électriques est suffisamment solide pour le poids des appareils.
-          Fixer l’onduleur et les coffrets à une hauteur mini de 1,20 mètres.
-          Monter les équipements électriques sur un mur éloigné d’un bureau ou habitation pour éviter toute nuisance sonore potentielle des onduleurs.
-          Monter l’onduleur à l’intérieur d’un local suffisamment tempéré et ventilé ou à l’extérieur en zone protégée (Indice de protection IP54)
